磨粒流去毛刺机去除金属毛刺神器效果

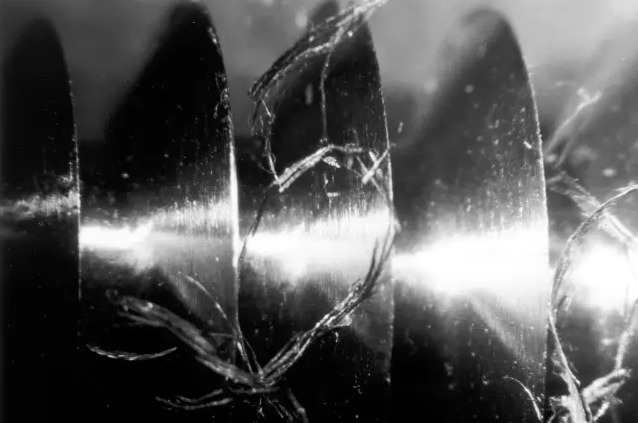

毛刺---在金属行业奋斗过的人一定对它不陌生,在金属制品加工过程中,它是无处不在的,不论你采用多么高级的精密的设备,它都会伴随产品一起诞生。所谓毛刺,主要是材料的塑性变形而在被加工材料加工边缘生成的一种多余的铁屑,尤其是延展性或者韧性较好的材质,特别容易出现毛刺,而恰恰毛刺问题又是金属加工行业到目前为止工程师们无法解决的难题之一。


金属加工过程中的毛刺类型主要有飞边毛刺、尖角毛刺、飞溅等不符合产品设计要求的一种突出的多余的金属残余部分。


对于这个问题,到目前为止还没有一种有效的方法能够在生产过程中将其杜绝。


所以为了保证产品的设计要求,工程师们只有在后道的去除方面下功夫,到目前为止针对不同产品不同的去除毛刺的方法和设备已经有很多种了。


一般情况下,可将去除毛刺的方法分为四大类:


粗级(硬接触)属于这一类的有切削、磨削、锉刀及刮刀加工等。


普通级(柔软接触):属于这一类的有砂带磨、研磨、弹性砂轮磨削及抛光等。


精密级(柔性接触):属于这一类的有冲洗加工、电化学加工、电解磨削及滚动加工等。


超精密级(精密接触):属于这一类的有磨粒流去毛刺、磁力研磨去毛刺、电解去毛刺、热能去毛刺以及密镭强力超声波去毛刺等, 这类去毛刺方法可获得足够的零件加工精度。


当我们在选择去毛刺方法时,要考虑多方面的因素,例如零件材料特性、结构形状、尺寸的大小和精密程度,尤其要注意表面粗糙度、尺寸公差、变形以及残余应力等变化。


本期将为大家介绍磨粒流去毛刺的神奇效果:

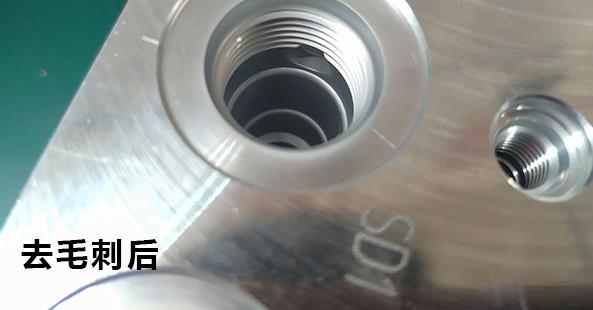

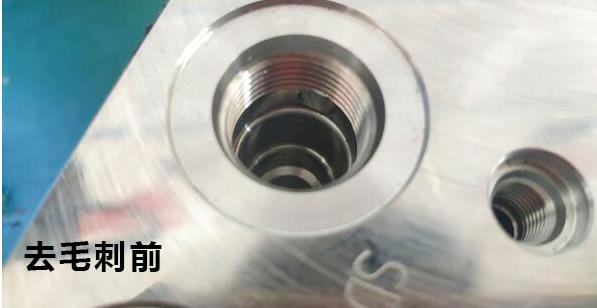

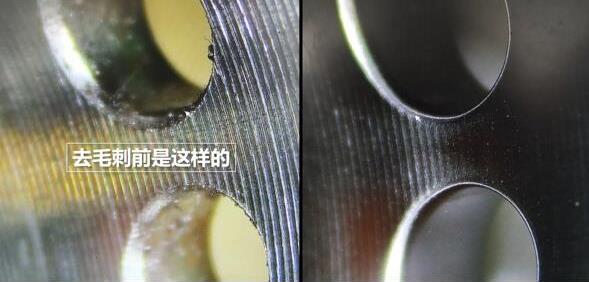

01 磨粒流去毛刺

磨料流加工技术(AFM)是国外70年代末发展起来的一项精饰去毛刺新工艺,此工艺特别适合于刚刚进入精加工阶段的毛刺,但是对于小而长的孔以及底部不同的金属模等均不宜加工。

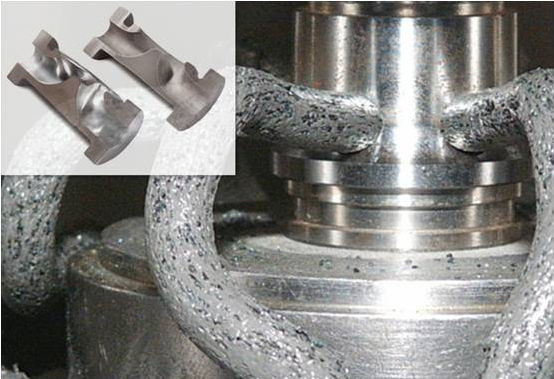

磨粒流去毛刺方法:磨粒流去毛刺又称挤压衍磨加工,它是70年代初发展起来的一种新的光整加工工艺。它是使悬浮在具有粘弹性的半固态状介质中的磨料,在一定挤压力作用下,高速往复流动过零件欲加工的表面,产生磨削作用而去除微量金属的,在磨粒流加工中,磨流介质通过通道时,通道不同部位的切削量是不一致的。磨流介质通过通道时,切削作用弱,只起抛光作用;磨流介质通过变截面和转弯位置时,切削作用强。机械加工毛刺通常都在磨粒流通道的限制性截面上。磨粒流加工对限制性截面的强切削作用,首先将毛刺去除,继而将交线处尖角倒圆,与此同时磨粒流磨下的毛刺和切削包容在磨流介质中,并随磨粒流一起带走。


    磨粒流加工中磨流介质的流动性,使其易与任何形状的被加工表面吻合,适用于内部的,难于触及的尖边和表面,如空间曲面,异型孔,交叉孔小孔,窄槽等零件去毛刺,倒圆和抛光等。



  磨粒流加工工艺的工艺特点:

  1. 去毛刺可靠,均一性好。

  2. 2.加工过程非常可靠。

  3. 磨粒流加工屑光整加工,一般仅去除微量金属,不仅加工均匀,具有较高的重复精度,而且由于磨粒流介质的弹性,磨粒在产生切削作用的同时,还对加工表面产生挤压作用,从而可以获得高的表面质量,均匀地去除前工序留下的表面缺陷层。

  4. 一次加工同时完成去毛刺,倒圆和抛光,保证转接过渡平滑,有利于提高零件疲劳性能。5.加工通用性强,不受零件,尺寸,材料的限制。

磨粒流加工去毛刺主要用于以下几个方面:

1.零件表面抛光,提高表面质量,降低表面粗糙度。

2.去毛刺和尖边倒圆。如阀体,阀套相贯孔,齿轮等零件。

3.消除电热加工(如电火花,电子束,激光加工或渗氮处理后)产生的再镀层和热影响区,消除电化学加工表面的晶间腐蚀缺陷,清除一般机械切削加工表面的残余应力,改善零件表面质量。

  磨粒流加工用的设备除固定夹具(使夹具与上下介质钢组成加工介质往复流动的封闭空间)外,给介质提供一定的挤压力,使磨流介质从一个介质缸挤出,流过固定在夹具内的零件加工表面,进入另一个介质缸,然后返回以实现加工循环。


02 磁力研磨去毛刺


此法60年代起源于前苏联、保加利亚等东欧国家,80年代中期日车厂则对其机理和应用作深入研究。


磁力研磨时将工件放入两磁极形成的磁场中,在工件和磁极的间隙中放入磁性磨料,磨料在磁场力的作用下沿磁力线方向整齐排列,形成一只柔软且具有一定刚性的磁研磨刷,当工件在磁场中旋转并作轴向振动时,工件与磨料发生相对运动,磨料刷就对工件表面进行研磨加工;磁力研磨法能够高效、快速的对零件进行研磨和去毛刺,适用于各种材料、多种尺寸、多种结构的零件,是一种投资少、效率高、用途广、质量好的精加工方法。


目前国外已可对旋转体内外表面、平板类零件、齿轮轮齿、复杂型面等进行研磨和去毛刺,去除导线线材上的氧化皮,清理印制电路板等。


03 热能去毛刺


热力去毛刺(TED )是用氢氧气体或氧与天然气形成时混合气爆燃后产生的高温将毛刺烧掉。是将氧气和氧气或天燃气和氧气通入一个密闭的容器内,经火花塞点火, 使混合气在瞬时内爆燃放出大量的热能而去除毛刺。但工件经过燃爆燃烧后, 其氧化粉末会附着工件表面上, 必须加以清洗或酸洗。


04 密镭强力超声波去毛刺

密镭强力超声波去毛刺技术是近几年开始流行的一种去毛刺方法,仅仅就附属的清洗效率是普通超声波清洗机的10~20倍,空穴在水槽内均匀密布,使超声波无需借助清洗剂就可以在5~15分钟内同时完成。
